Sistemi merenja
Sistemi merenja – Primer 1 – Merenje dimenzija

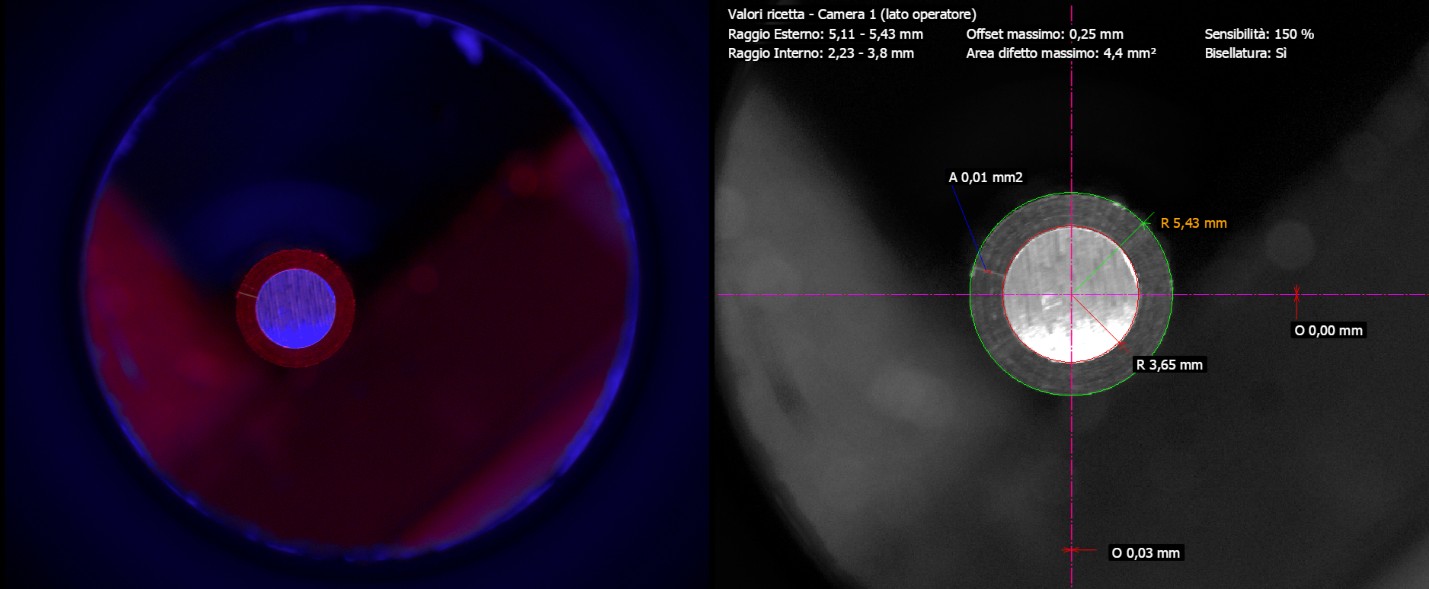

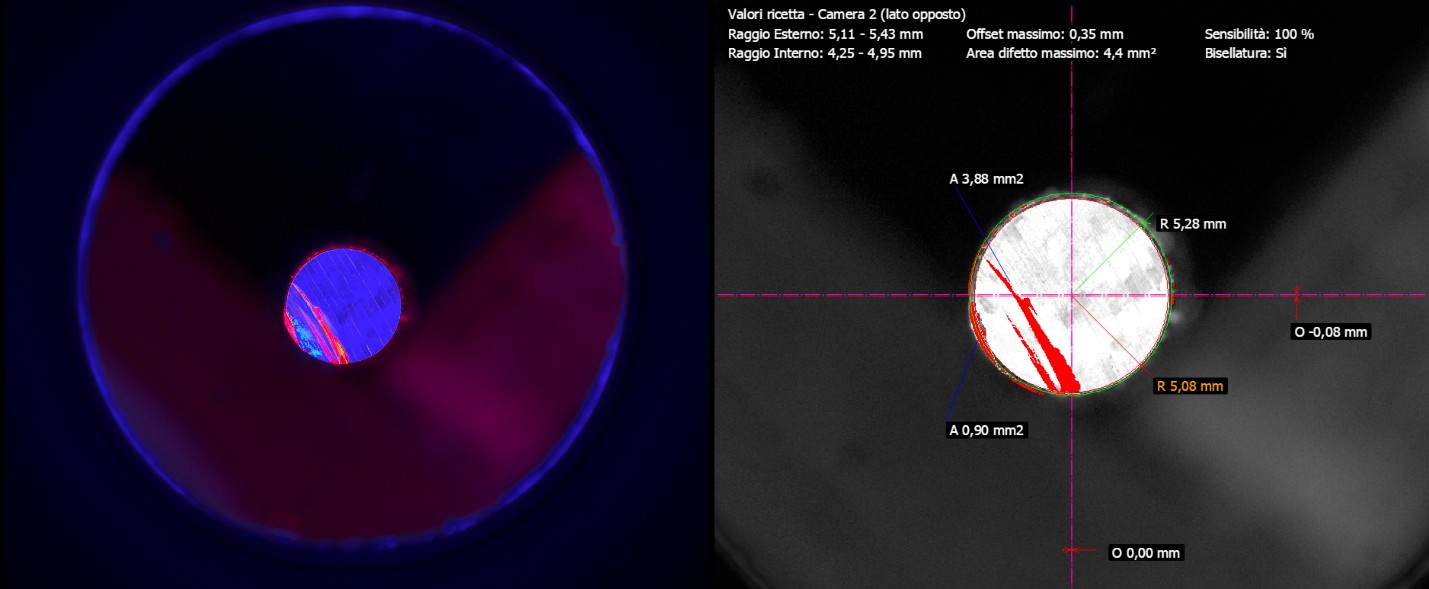

Sistem je projektovan da nadje prečnike i odstupanje izmedju osa. Objekat koji se analizira je šipka čiji se kraj obrađuje pomoću automatskog struga. U slučaju da proces obrade nije optimalan, unutrašnji radius ima pogrešnu vrednost ili saosnost nije odgovarajuća.
Takodje sistem je projektovan da nalazi defekte koji nastaju kada se alat potroši.
Zbog visoke refleksije materijala, korišćeno je specijalno dizajnirano dvobojno svetlo kako bi se prelazi i defekti najbolje uočili. Za optiku je korišćen telecentrik objektiv firme Opto-Engineering.
Sistemi merenja – Primer 2 – Merenje transparentnosti

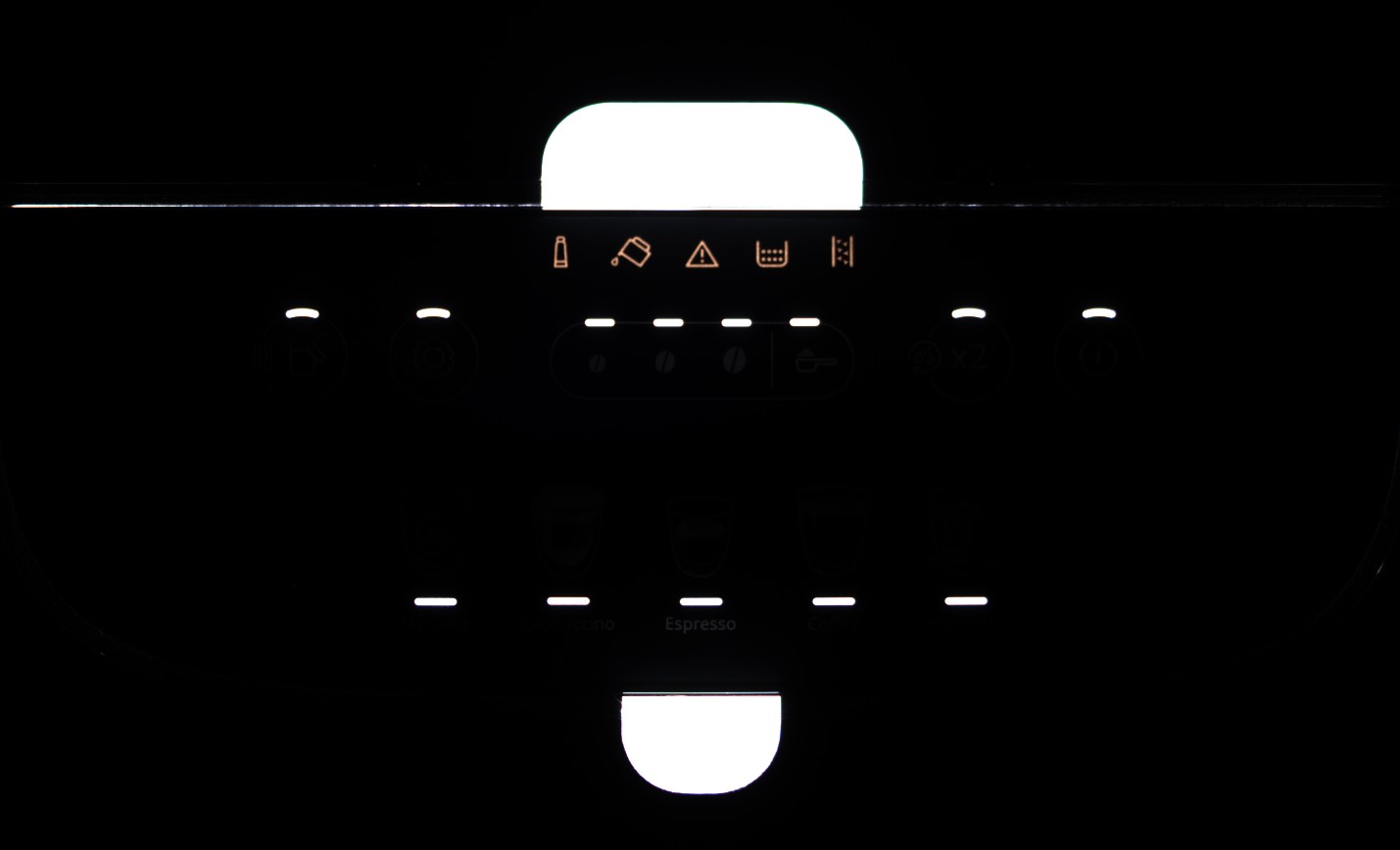

Osim merenja dimenzija, vršimo merenje optičkih veličina. Na slici ispod se nalazi panel koji se koristi na uredjajima za kafu. Na njemu se nalazi tri različite grupe otvora različite transparetntnosti čije vrednosti transparentnosto treba proveriti.
Za svaku grupu otvora se uzima posebna slika sa optimalnom ekspozicijom prilagodjenoj toj oblasti.

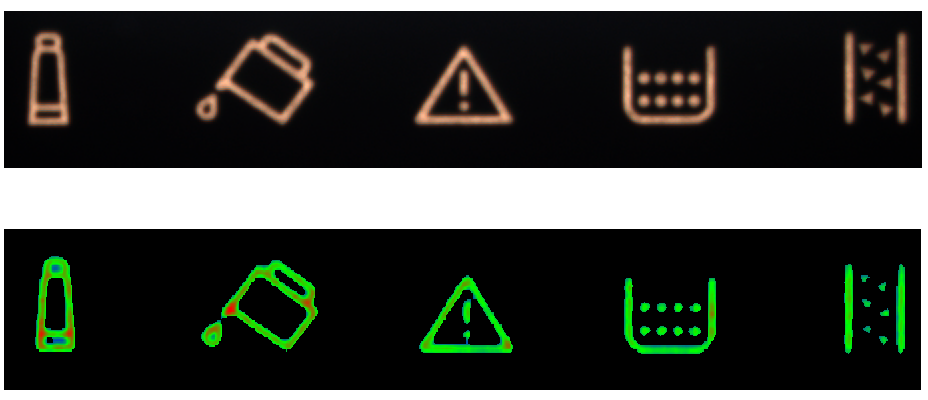

Na slici desno se nalazi originalna slika sa kamere (gore) sa rezultatima analize (dole).
Sistem ima sposobnost automatskog ucenja novih tipova delova sa odredjivanjima optimalnih parametara ekspozicije.
