Nalaženje defekata
Nalaženje defekata – Primer 1 – inspekcija cevi

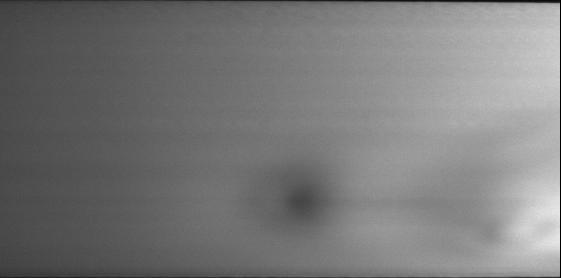

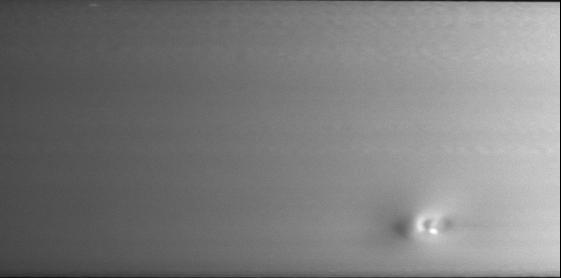

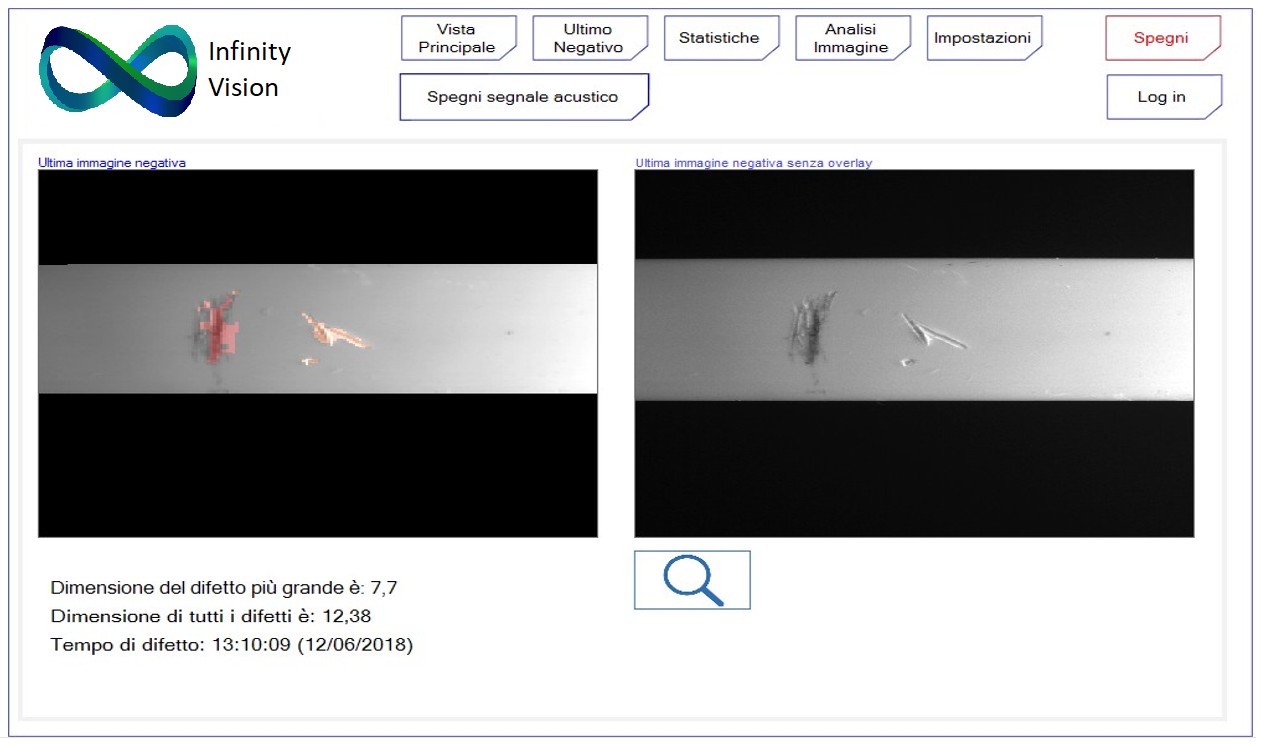

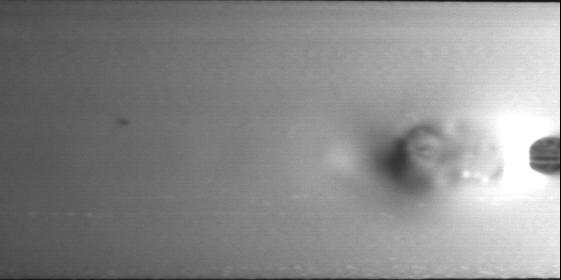

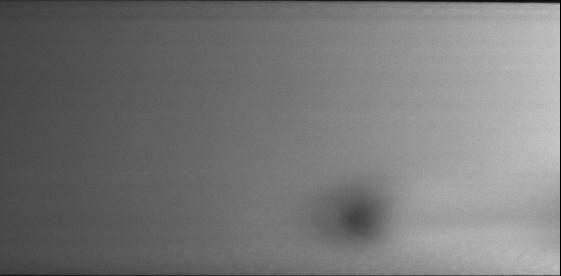

Jedna od naših mnogih aplikacija je kontrola kvaliteta plastičnih cevi napravljenih procesom ekstruzije. Cilj sistema je nalaženje defekata koji nastaju u procesu proizvodnje a oni su izbočine i rupe. Na slici ispod se nalazi prikaz dela aplikacije ovog sistema.
Sistem se sastoji od tri kamere koje se nalaze na medjusobnom rastojanju od 120 stepeni i pokrivaju celokupnu površinu cevi.
Standardna versija sistema radi sa cevima prečnika do 40 mm i brzine do 60 m/min.
Nalaženje defekata – Primer 2 – Inspekcija sinter-presovanih delova
Tehnički zahtev je bio nalaženje defekata na malim sjajnim delovima pri čemu je maksimamalna dimenzija dela 1.6 mm.
Predmet je nastao postupkom sinter presovanja i koji nakon pečenja postoje jako tvrd i vizuelno jako reflektujući.

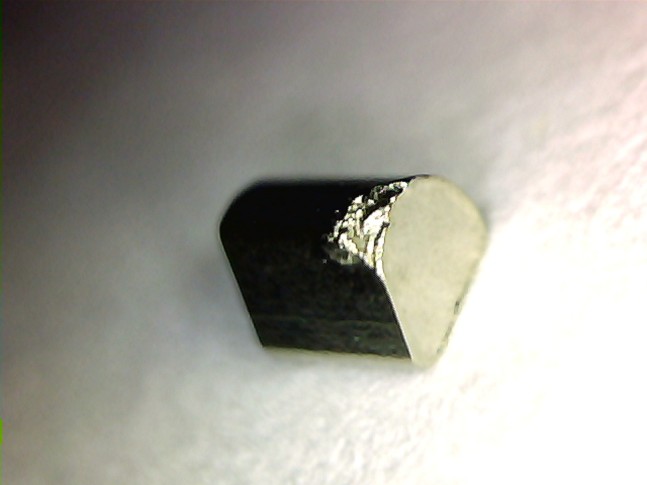

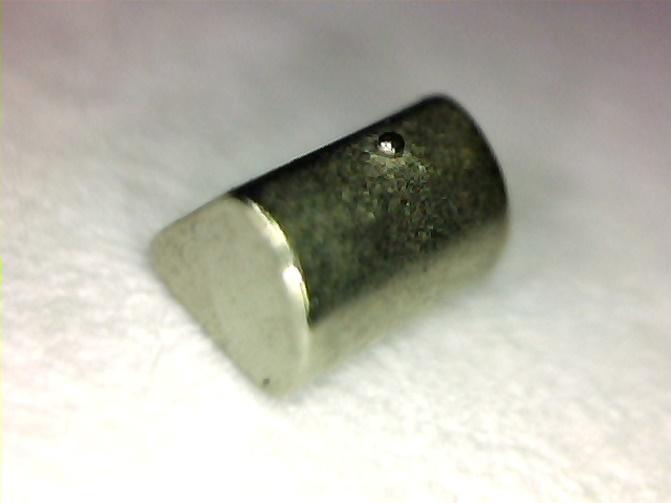

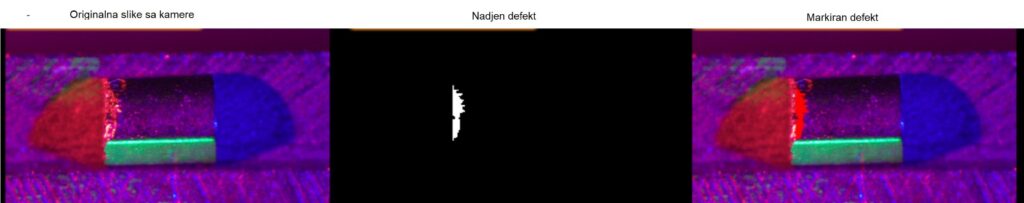

Postoje dva tipa defekata. Prvi je kada postoji više materijala kao na slici levo, dok je drugi kada deo pukne u postupku proizvodnje odnosno nedostatak materijala.
Male dimenzije prodmeta su zahtevala korišćenje Makro objektiva firme Opto-Engineering-a, kao i osvetljenje pomoću optičkog vlakna.
Velika refleksiija zahtevala je korišćenje tri različita osvetljenja postavljenja tako da se najbolje uočavaju geometrijski prelazi dela.
Sistem je vršio inspekciju 3 dela u sekundi.
Nalaženje defekata – Primer 3 – Inspekcija plastike

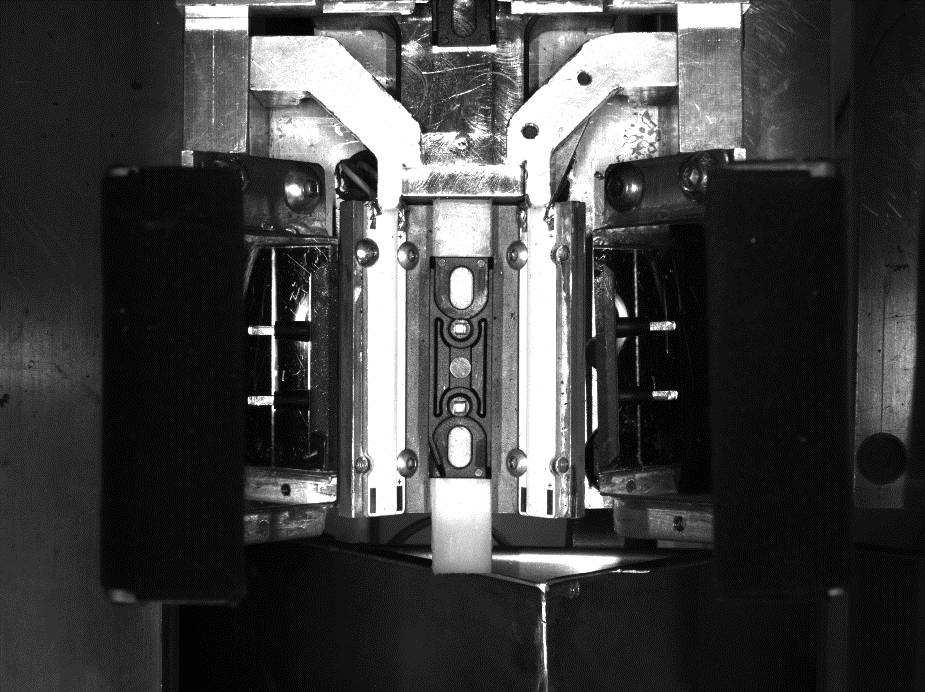

Na slici desno je data slika dela nastao postupkom brizganja plastike. Svrha sistema je pronalaženje delova koji nisu izliveni pravilno.
Potrebno je bilo pregledati proizvod sa gornje i bočnih strana.
Zbog malog dostupnog prostora, korišćena je jedna kamera sa sistemom ogledala i višestrukim osvetljenjem.

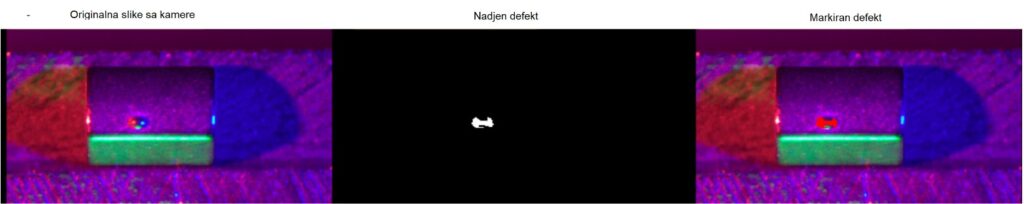

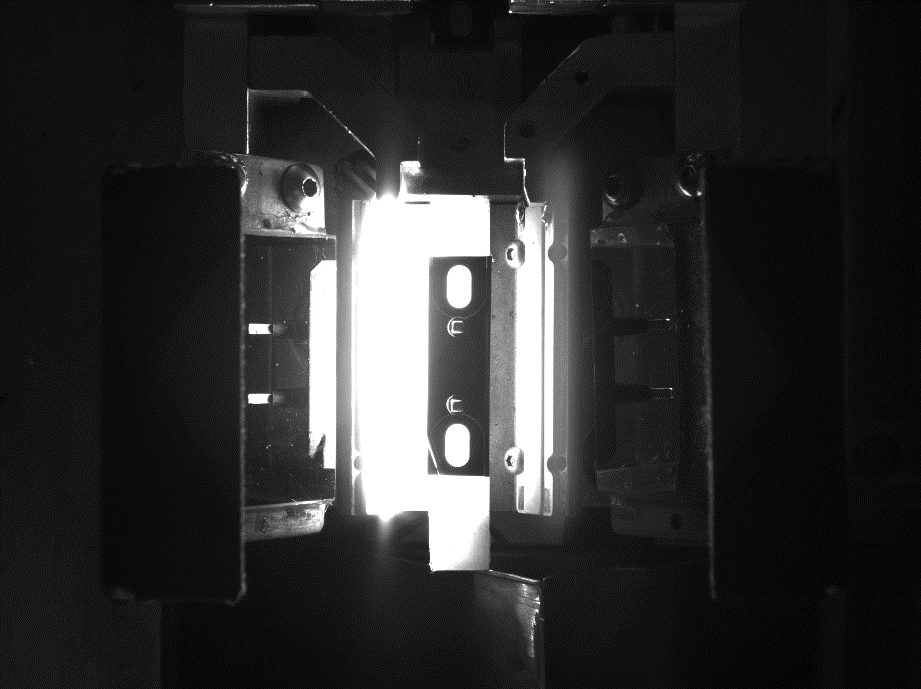

Deo koji se kontroliše je precizno postavljen na mesto za inspekciju nakon čega se pojedinačno aktiviraju pojedinačna svetla. Sistem uzima 6 slika po jednoj inspekciji. U zavisnosti od svetla koji je uključen, odredjena strana dela je osvetljena i prikaz na slici je drugačiji.
